4.2.1. LVGL 入门
4.2.1.1. 基础概念与核心组件

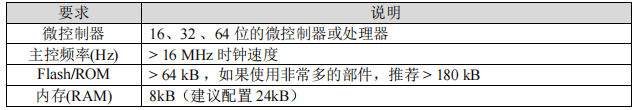

4.2.1.1.1. 移植要求
4.2.1.1.2. 基础概念
对象（Object）：LVGL 基于面向对象思想，将每个 GUI 组件视为是对象的实例，对象类型有：
- 按钮（Button）：用于响应用户的点击事件
- 标签（Label）：用于显示文本信息，支持多种文本格式化选项
- 图像（Image）：用于显示图片，支持多种图片格式
- 复选框（CheckBox）：用于表示二元状态，如开/关
- 列表（List）：用于显示可滚动的项目列表，支持单选和多选
- 滑块（Slider）：用于选择范围内的值
- 进度条（Progress Bar）：用于显示任务的进度，支持多种样式和方向
- 文本框（Text Area）：用于输入和编辑文本
- 开关（Switch）：用于表示二元状态，如开/关，支持多种样式
- 以上对象类型就是 LVGL 的核心组件，以下对象类型是 LVGL 的部分高级组件
- 图片按钮（ImaBtn）：可显示图片的按钮
- 滚轮（Roller）：可展现多个选项，用户可以通过滚动的形式，从这些选项中选择所需的内容
- 滚动视图（Scroll）：用于显示可滚动的区域，支持水平和垂直滚动
- 下拉列表（Dropdown）：用于多选一的场景，点开后展开多个选项，选完后自动收回
- 线条（Line）：由多个点连接而成，用于修饰界面或者展示数据
- 圆弧（Arc）：由多个点连接而成，用于修饰界面或者展示数据
- 图表（Chart）：用于数据可视化
- 表格（Table）：用于展示结构化数据
- 消息框（Message Box）：用于显示提示信息和用户交互
- 键盘（Keyboard）：用于文本输入
- 日历（Calendar）：用于日期选择和展示
- 动画（Animations）：用于界面元素的动态效果
- 菜单（Menu）：多级菜单，命令、子菜单或者分隔条都可包括在菜单之中
- 刻度（Scale）：刻度尺
- 窗口（Win）：用于任务的前后台切换、多任务协同处理等场景
- 加载器（Spinner）：用于提示用户，当前任务正在加载中
- 微调器（Spinbox）：本质上就是一个文本区域部件，用于精确调节某个参数值
- 画布（Canvas）：用于选择颜色，支持多种颜色模式
样式（Styles）：定义对象的外观，如颜色、字体、边框等
事件（Event）：对象与用户交互的机制，事件类型有：
- 点击（Click）
- 释放（Release）
- 拖动（Drag）
- 滚动（Scroll）
- 以上是输入事件（输入设备触发），以下是对象事件（对象状态变化触发）
- 值改变（Value_Changed）
- 焦点获得（Focus）
- 焦点失去（Defocus）
- 大小改变（Size_Changed）
布局方式：
- Fiexbox 布局：弹性布局，子对象可以自动排列、换行、居中、拉伸等，适用于响应式设计
- Grid 布局：网格布局，手动指定子对象在网格中哪一行哪一列，适用于复杂的界面结构
- 层叠布局（Z-Stack）：允许组件在 Z 轴上重叠
- 绝对布局：通过设置坐标精确控制组件位置
布局管理器：
- 容器：容器是 LVGL 中用于组织和管理子组件的基本布局工具
- 页面：页面是 LVGL 中用于管理多个子页面的布局工具；每个页面包含自己的布局和组件
- 列表：用于显示可滚动项目列表的布局工具；列表项可以包含文本、图标等，适用于菜单等场景
属性与样式：
- 布局属性：包括对齐方式、间距、边距等；可以通过样式设置来调整布局属性
- 样式设置：用于定义布局的外观，如背景颜色、边框、字体等
4.2.1.2. 运行机制与 GUI 实现
4.2.1.2.1. 心跳与处理
- 需要定时运行 void lv_tick_inc(uint32_t tick_period) 函数来维持心跳，如在 RTOS 中开启 Tick 钩子，RTOS 心跳即 LVGL 心跳：
c
void vApplicationTickHook( void )
{
// RTOS每1ms触发Tick中断时调用Tick钩子，在钩子函数中调用LVGL心跳函数
lv_tick_inc(1);
}- 通常每 5ms 调用一次处理函数 uint32_t lv_timer_handler(void) ，注意 RTOS 中 LVGL 只能在一个线程中运行（LVGL 无互斥机制），并分配合适的栈空间给处理函数运行（如 4096 字）
4.2.1.2.2. 基础布局实现
- 初始化 LVGL：
javascript
void GUI_Init(void)
{
// 必须的初始化
lv_init();
lv_port_disp_init();
// 如果有输入设备（如触控）则添加输入初始化
lv_port_indev_init();

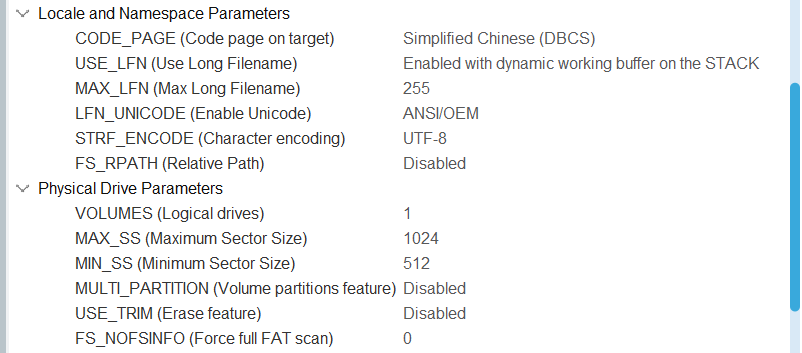

// 如果有外部存储（如SD卡）并且使用FATFS中间件进行文件管理，则需修改lv_conf.h里的LV_USE_FS_FATFS宏定义下的相关参数，以及在lvgl/src/extra/libs/fsdrv/lv_fs_fatfs.c文件里挂载SD卡和其他初始化操作
_INFO("LVGL Initialized!");
}- 创建布局容器：
cpp
// 创建一个使用Flexbox布局的容器
lv_obj_t* flex_container = lv_obj_create(lv_scr_act()); // 创建通用对象作容器
lv_obj_set_size(flex_container, 300, 150); // 设置容器尺寸
lv_obj_align(flex_container, LV_ALIGN_TOP_MID, 0, 10); // 设置容器对齐方式
lv_obj_set_layout(flex_container, LV_LAYOUT_FLEX); // 设置容器为Flex布局
// 创建一个使用Grid布局的容器
lv_obj_t* grid_container = lv_obj_create(lv_scr_act()); // 父对象为当前屏幕
lv_obj_set_size(grid_container, 300, 150); // 对齐方式基于父对象
lv_obj_align(grid_container, LV_ALIGN_BOTTOM_MID, 0, -10); // 后两参数为偏移量
lv_obj_set_layout(grid_container, LV_LAYOUT_GRID); // 设置容器为Grid布局- 添加组件：
cpp
// 添加组件（按钮 + 标签）
// Flex容器添加3个按钮
for(int i = 0; i < 3; i++){
lv_obj_t* btn = lv_btn_create(flex_container); // 通用对象创建为按钮
lv_obj_t* label = lv_label_create(btn); // 通用对象创建为标签
lv_label_set_text_fmt(label, "Btn %d", i + 1); // 设置标签文字
}
// Grid容器添加4个标签
for(int i = 0; i < 4; i++){
lv_obj_t* label = lv_label_create(grid_container); // 父对象为Grid容器
lv_label_set_text_fmt(label, "Label %d", i + 1); // 设置标签文字
}- 设置布局属性：
cpp
// 设置布局属性
// Flex属性
lv_obj_set_flex_flow(flex_container, LV_FLEX_FLOW_ROW); // 设置Flex布局排列方向
lv_obj_set_flex_align(flex_container, // 设置Flex布局对象的对齐方式
LV_FLEX_ALIGN_SPACE_EVENLY, // 主轴（按排列方向，这里x轴）
LV_FLEX_ALIGN_CENTER, // 交叉轴对齐
LV_FLEX_ALIGN_CENTER); // 多行对齐
// Grid属性
lv_coord_t col_dsc[] = {LV_GRID_FR(1), // 第一列宽度占1份
LV_GRID_FR(1), // 第二列宽度占1份，共1+1=2份
LV_GRID_TEMPLATE_LAST}; // 结束标志
lv_coord_t row_dsc[] = {LV_GRID_FR(1), // 第一行宽度占1份
LV_GRID_FR(1), // 第二行宽度占1份，共1+1=2份
LV_GRID_TEMPLATE_LAST}; // 结束标志
lv_obj_set_grid_dsc_array(grid_container, col_dsc, row_dsc); // 行列规则应用
for(int i = 0; i < 4; i++){
lv_obj_t* child = lv_obj_get_child(grid_container, i); // 获取第i子对象
lv_obj_set_grid_cell(child, // 子对象为标签，设置其位置
LV_GRID_ALIGN_CENTER, // 对应位置上列居中
i % 2, // 列号
1, // 跨1列
LV_GRID_ALIGN_CENTER, // 对应位置上行居中
i / 2, // 行号
1); // 跨1行
}- 交给 RTOS 任务调度，等待用户交互
4.2.1.2.3. 事件处理实现
事件处理机制：基于回调函数，当特定事件发生时，LVGL 会调用相应的回调函数进行处理
事件处理流程：
- 事件传递：当一个事件被触发时，会按照事件传递的顺序，将其传递给相应的对象，按顺序为：
- 目标对象：事件首先传递给触发事件的对象
- 父对象：如果目标对象没有处理事件，事件会传递给其父对象
- 全局事件处理器：如果父对象也没有处理事件，事件会传递给全局事件处理器
- 事件拦截：对象可以通过拦截事件来阻止其进一步传递；在回调函数中通过返回特定的值来实现
- 事件优先级：高优先级的回调函数会先于低优先级的回调函数被调用
- 事件传递：当一个事件被触发时，会按照事件传递的顺序，将其传递给相应的对象，按顺序为：
高级事件处理：
- 事件过滤器：允许开发者过滤掉不需要处理的事件，从而提高事件处理的效率
- 事件广播：允许开发者将事件广播给多个对象，从而实现更复杂的事件处理逻辑
- 事件队列：允许开发者将事件加入队列中，以便在适当的时候进行处理
实现步骤：
- 实现基础布局后，为每个控件注册相应的事件回调函数，再交给 RTOS 任务调度，等待用户交互
- 注册回调函数及事件回调函数原型：
c
struct _lv_event_dsc_t* lv_obj_add_event_cb(struct _lv_obj_t *obj,
lv_event_cb_t event_cb,
lv_event_code_t filter,
void *user_data)
/**
* @param: 1：要监听事件的对象
* 2：事件回调函数
* 3：感兴趣的事件类型
* 4：用户自定义数据，回调时通过 lv_event_get_user_data() 获取
*/
void event_callback(lv_event_t* e)
{
// ...
// 回调中可获取触发事件的对象
lv_obj_t* obj = lv_event_get_target(e);
// 回调中可获取触发事件的类型
lv_event_code_t code = lv_event_get_code(e);
}- 实现举例：
cpp
void Create_InputPage(void)
{
lv_obj_t* page = lv_obj_create(NULL);
lv_obj_set_size(page, LV_HOR_RES, LV_VER_RES);
lv_obj_clear_flag(page, LV_OBJ_FLAG_SCROLLABLE);
// 标题
lv_obj_t* title = lv_label_create(page);
lv_label_set_text(title, "Input");
lv_obj_set_style_text_font(title, &lv_font_montserrat_18, 0);
lv_obj_align(title, LV_ALIGN_TOP_MID, 0, 15);
// 输入文本框
lv_obj_t* textArea = lv_textarea_create(page);
lv_obj_set_size(textArea, LV_HOR_RES - 40, LV_VER_RES - 100);
lv_obj_align(textArea, LV_ALIGN_BOTTOM_MID, 0, -20);
lv_textarea_set_placeholder_text(textArea, "Type here...");
lv_textarea_set_one_line(textArea, false);
lv_obj_add_event_cb(textArea, TextAreaCallback, LV_EVENT_ALL, NULL);
// 键盘
lv_obj_t* keyboard = lv_keyboard_create(page);
lv_obj_set_size(keyboard, LV_HOR_RES - 10, 150);
lv_obj_align(keyboard, LV_ALIGN_BOTTOM_MID, 0, 0);
lv_obj_add_flag(keyboard, LV_OBJ_FLAG_HIDDEN);
lv_obj_add_event_cb(keyboard, KeyboardCallback, LV_EVENT_ALL, NULL);;
current_keyboard = keyboard;
// 返回
Create_BackBtn(page);
guiPages[PAGE_INPUT] = page;
}
void TextAreaCallback(lv_event_t* e)
{
lv_event_code_t code = lv_event_get_code(e);
lv_obj_t* target = lv_event_get_target(e);
if(code == LV_EVENT_FOCUSED){
lv_obj_scroll_to_view_recursive(target, LV_ANIM_ON);
lv_obj_clear_flag(current_keyboard, LV_OBJ_FLAG_HIDDEN);
lv_keyboard_set_textarea(current_keyboard, target);
current_textarea = target;
}
else if(code == LV_EVENT_DEFOCUSED){
lv_obj_add_flag(current_keyboard, LV_OBJ_FLAG_HIDDEN);
lv_keyboard_set_textarea(current_keyboard, NULL);
current_textarea = NULL;
}
}
void KeyboardCallback(lv_event_t* e)
{
lv_event_code_t code = lv_event_get_code(e);
if(code == LV_EVENT_READY || code == LV_EVENT_CANCEL){
lv_obj_add_flag(current_keyboard, LV_OBJ_FLAG_HIDDEN);
lv_keyboard_set_textarea(current_keyboard, NULL);
if(current_textarea){
lv_indev_reset(NULL, current_textarea);
current_textarea = NULL;
}
}
}4.2.1.2.4. 多级菜单框架
- 定义页面数组和切换页面栈以及相关操作函数：
cpp
// 页面切换最大深度
#define GUI_MAX_DEPTH 4
// 页面索引枚举，通常格式为：
typedef enum{
/* ========== 主界面 ========== */
PAGE_HOME,
/* ========== 一级菜单（Home的子页面） ========== */
PAGE_INPUT, PAGE_LIST, PAGE_CONTROL, PAGE_SCROLL,
/* ========== 二级菜单 ========== */
// Input的子页面
PAGE_..., PAGE_..., PAGE_..., PAGE_...,
// List的子页面
PAGE_..., PAGE_..., PAGE_..., PAGE_...,
// Control的子页面
PAGE_..., PAGE_..., PAGE_..., PAGE_...,
// Scroll的子页面
PAGE_..., PAGE_..., PAGE_..., PAGE_...,
/* ========== 三级菜单 ========== */
// ...的子页面
......
// 结尾，表示页面总数
PAGE_COUNT
} GUI_PageIndex_t;
// 页面数组以及页面切换栈以及栈顶索引，注意栈顶索引初始化为-1
./4.2 lv_obj_t* guiPages[PAGE_COUNT];
./4.2 lv_obj_t* guiStack[GUI_MAX_DEPTH];
./4.2 int guiStackTop = -1;
// 进入子页面时入栈
./4.2 uint8_t GUI_PushPage(lv_obj_t* newPage)
{
if(guiStackTop < GUI_MAX_DEPTH - 1){
guiStack[++guiStackTop] = lv_scr_act();
lv_scr_load(newPage);
return 0;
}
else{
_ERROR("GUI stack overflow!");
return 1;
}
}
// 返回父页面时出栈
./4.2 uint8_t GUI_PopPage(void)
{
if(guiStackTop >= 0){
lv_obj_t* prevPage = guiStack[guiStackTop--];
guiStack[guiStackTop + 1] = NULL;
lv_scr_load(prevPage);
return 0;
}
else{
_ERROR("GUI stack underflow!");
return 1;
}
}- 一个页面里需要进入新页面，定义切换页面回调函数（一般一个页面一个）将旧页面压入栈
cpp
void HomeBtnCallback(lv_event_t* e)
{
// 获取索引
int index = (int)(uintptr_t)lv_event_get_user_data(e);
lv_obj_t* newPage = NULL;
// 判断新页面
switch(index){
case PAGE_INPUT:
newPage = guiPages[PAGE_INPUT];
break;
case PAGE_LIST:
newPage = guiPages[PAGE_LIST];
break;
case PAGE_CONTROL:
newPage = guiPages[PAGE_CONTROL];
break;
case PAGE_SCROLL:
newPage = guiPages[PAGE_SCROLL];
break;
default:
_ERROR("Invalid page index: %d", index);
return;
}
// 进入新页面并入栈
if(newPage){
GUI_PushPage(newPage);
}
else{
_ERROR("No page to switch to!");
}
}- 回退方式通常为返回上一级或回到主页面，按需弹出栈即可：
cpp
// 返回上一级，弹出一次栈
void BackBtnCallback(lv_event_t* e)
{
GUI_PopPage();
}
// 返回主页面，一直弹出直到回到主页面
void BackToHomeBtnCallback(lv_event_t* e)
{
while(!GUI_PopPage());
}- 创建一个页面包含多个子页面时，通常用 typedef enum 来索引：
cpp
typedef enum{
PAGE_HOME,
// Home的子菜单
PAGE_INPUT,
PAGE_LIST,
PAGE_CONTROL,
PAGE_SCROLL,
} GUI_PageIndex_t;
void Create_HomePage(void)
{
lv_obj_t* page = lv_obj_create(lv_scr_act());
lv_obj_set_size(page, LV_HOR_RES, LV_VER_RES);
lv_obj_clear_flag(page, LV_OBJ_FLAG_SCROLLABLE);
// 标题
lv_obj_t* title = lv_label_create(page);
lv_label_set_text(title, "Home");
lv_obj_set_style_text_font(title, &lv_font_montserrat_18, 0);
lv_obj_align(title, LV_ALIGN_TOP_MID, 0, 20);
// Grid布局下的2x2选项按钮
const char* btn_names[] = {"Input", "List", "Control", "Scroll"};
for(int i = 0; i < 4; i++){
lv_obj_t* btn = lv_btn_create(page);
lv_obj_set_size(btn, 140, 60);
int col = i % 2;
int row = i / 2;
lv_obj_align(btn, LV_ALIGN_CENTER,
(col == 0 ? -80 : 80),
(row == 0 ? -20 : 60));
lv_obj_t* label = lv_label_create(btn);
lv_label_set_text(label, btn_names[i]);
lv_obj_center(label);
// 传入的参数，对应子页面的第一个开始+i即可创建所有按钮：PAGE_INPUT + i
lv_obj_add_event_cb(btn, HomeBtnCallback, LV_EVENT_CLICKED, (void*)(uintptr_t)(PAGE_INPUT + i));
}
guiPages[PAGE_HOME] = page;
}
// 上面使用的0是C库中定义的指针转换媒介，通常是int → uintptr_t → void*传入
// 如这里就是将int类型的索引先转换为uintptr_t，再转换为void*指针
lv_obj_add_event_cb(btn, HomeBtnCallback, LV_EVENT_CLICKED,
(void*)(uintptr_t)(PAGE_INPUT + i));
// 再接收时又从void*指针转换为uintptr_t，再转换为int类型
int index = (int)(uintptr_t)lv_event_get_user_data(e);
// 原型：typedef unsigned long uintptr_t; 所有平台的指针地址都是unsigned long类型，
// 例如stm32平台是32位地址，而unsigned long就是32位，以此来确保指针完整4.2.1.3.图片显示与内存分配
4.2.1.3.1. lv_conf.h 配置
- 使用 SDRAM 作为 LVGL 内存池
c
#define LV_MEM_SIZE (16U * 1024U * 1024U) // 分配SDRAM后16M作内存池
#define LV_MEM_ADR 0xC1000000 // 0xC0000000 ~ 0xC1FFFFFF- 分配简单图层缓冲区（主 + 备用）
c
#define LV_LAYER_SIMPLE_BUF_SIZE (1024 * 1024) // 分配1M
#define LV_LAYER_SIMPLE_FALLBACK_BUF_SIZE (512 * 1024) // 分配512KB- 设置图片缓存数量
c
#define LV_IMG_CACHE_DEF_SIZE 4 // 预先缓存4张图片- 开启 DMA2D
cpp
#define LV_USE_GPU_STM32_DMA2D 1
#if LV_USE_GPU_STM32_DMA2D
/*Must be defined to include path of CMSIS header of target processor
e.g. "stm32f7xx.h" or "stm32f4xx.h"*/
#define LV_GPU_DMA2D_CMSIS_INCLUDE "stm32h7xx.h"- 设置刷新周期（帧率）
c
#define LV_DISP_DEF_REFR_PERIOD 16 // 60帧- 分配内存缓冲区
c
#define LV_MEM_BUF_MAX_NUM 32 // 32个缓冲区- 可选：开启监控，实时监控内存使用率和 GPU 使用率
cpp
/*1: Show CPU usage and FPS count*/
#define LV_USE_PERF_MONITOR 1
#if LV_USE_PERF_MONITOR
#define LV_USE_PERF_MONITOR_POS LV_ALIGN_BOTTOM_RIGHT
#endif
/*1: Show the used memory and the memory fragmentation
* Requires LV_MEM_CUSTOM = 0*/
#define LV_USE_MEM_MONITOR 1
#if LV_USE_MEM_MONITOR
#define LV_USE_MEM_MONITOR_POS LV_ALIGN_BOTTOM_LEFT
#endif4.2.1.3.2. 图像处理实现
- 基本图像显示
cpp
lv_obj_t* bg_img = lv_img_create(page); // 创建图片对象
lv_img_set_src(bg_img, "0:/image/3.png"); // 选择图片源
lv_obj_set_size(bg_img, LV_HOR_RES, LV_VER_RES); // 设置图片大小
lv_obj_align(bg_img, LV_ALIGN_CENTER, 0, 0); // 设置对齐方式
lv_obj_set_style_img_opa(bg_img, LV_OPA_80, 0); // 设置透明度支持的图像格式：
- BMP：位图格式，无损压缩
- JPEG：有损压缩格式，适用于照片
- PNG：无损压缩格式，支持透明度
- RAW：原始像素数据，适用于自定义图像
图像缩放与裁剪
c
lv_obj_t * img = lv_img_create(lv_scr_act(), NULL);
lv_img_set_src(img, &imgPath);
lv_obj_set_pos(img, 10, 10);
lv_img_set_zoom(img, 150); // 缩放为150%
lv_img_set_offset_x(img, 50); // 裁剪X偏移50像素
lv_img_set_offset_y(img, 50); // 裁剪Y偏移50像素- 图像透明度与混合
c
lv_obj_t * img = lv_img_create(lv_scr_act(), NULL);
lv_img_set_src(img, &imgPath);
lv_obj_set_pos(img, 10, 10);
lv_obj_set_style_opa(img, LV_OPA_50, LV_PART_MAIN); // 设置透明度为50%- 图像旋转与翻转
c
lv_obj_t * img = lv_img_create(lv_scr_act(), NULL);
lv_img_set_src(img, &imgPath);
lv_obj_set_pos(img, 10, 10);
lv_img_set_angle(img, 45); // 旋转45度
lv_img_set_pivot(img, 50, 50); // 设置旋转中心- GIF 动画与帧动画
cpp
// GIF动画
lv_obj_t * gif = lv_gif_create(lv_scr_act(), NULL);
lv_gif_set_src(gif, &imgPath);
lv_obj_set_pos(gif, 10, 100);
// 帧动画
lv_obj_t * anim_img = lv_img_create(lv_scr_act(), NULL);
lv_img_set_src(anim_img, &frame1);
lv_obj_set_pos(anim_img, 10, 200);
lv_anim_t a;
lv_anim_init(&a);
lv_anim_set_var(&a, anim_img);
lv_anim_set_values(&a, 0, 2);
lv_anim_set_exec_cb(&a, (lv_anim_exec_xcb_t)frame_anim_cb);
lv_anim_set_time(&a, 1000);
lv_anim_set_repeat_count(&a, LV_ANIM_REPEAT_INFINITE);
lv_anim_start(&a);
// 帧动画回调函数
void frame_anim_cb(lv_obj_t * obj, int value) {
switch(value) {
case 0:
lv_img_set_src(obj, &frame1);
break;
case 1:
lv_img_set_src(obj, &frame2);
break;
case 2:
lv_img_set_src(obj, &frame3);
break;
}
}
// 动画控制API
lv_anim_start(anim); // 启动
lv_anim_stop(anim); // 停止
lv_anim_pause(anim); // 暂停4.2.1.3.3. 图像缓存优化与操作处理
优化图像资源方式：
- 压缩图像：使用合适的图像格式和压缩率
- 减少图像数量：尽量复用图像资源
- 使用图标字体：对于简单的图标，可以使用图标字体代替图像
内存管理
- 合理管理图像内存，避免内存泄漏和过度占用
c
lv_img_cache_invalidate_src(&my_image); lv_img_cache_set_size(10); // 设置缓存大小
3. 图形操作与处理
```cpp
lv_obj_t* img = lv_img_create(lv_scr_act(), NULL);
lv_img_set_src(img, &my_image);
lv_obj_set_pos(img, 10, 10); // 设置图像位置
lv_obj_t* rect = lv_obj_create(lv_scr_act()); // 创建矩形实例
lv_obj_set_size(rect, 50, 50); // 设置大小
lv_obj_set_pos(rect, 10, 10); // 设置位置
lv_obj_set_style_bg_color(rect, LV_COLOR_RED, 0); // 背景颜色红色
// 设置灰度滤镜：用灰色 + 半透明叠加
lv_obj_set_style_img_recolor(img, lv_color_make(128, 128, 128), LV_PART_MAIN);
lv_obj_set_style_img_recolor_opa(img, LV_OPA_50, LV_PART_MAIN);
lv_obj_set_style_img_opa(img, LV_OPA_70, LV_PART_MAIN); // 70% 不透明
// 普通叠加
lv_obj_t * img1 = lv_img_create(lv_scr_act());
lv_img_set_src(img1, &image1);
lv_obj_t * img2 = lv_img_create(lv_scr_act());
lv_img_set_src(img2, &image2);
lv_obj_align(img2, LV_ALIGN_CENTER, 0, 0); // 居中叠在上面
// 加法叠加：让重叠部分变亮
lv_obj_set_style_blend_mode(img2, LV_BLEND_MODE_ADD, LV_PART_MAIN);
// 乘法叠加：让重叠部分变暗
lv_obj_set_style_blend_mode(img2, LV_BLEND_MODE_MULTIPLY, LV_PART_MAIN);
// 屏幕混合，类似加法但更柔和
lv_obj_set_style_blend_mode(img2, LV_BLEND_MODE_SCREEN, LV_PART_MAIN);4.2.1.3.4. 动画
4.2.2. STM32H743 文件系统配置
4.2.2.1. CubeMX 配置
4.2.2.1.1. SDMMC
- SDMMC 时钟配置为 240MHz，再 5+1 分频为 40MHz
- 记得开 NVIC
4.2.2.1.2. FATFS
- 选择引脚可以不设置，直接无视警告
- 要单独配置 MDMA，选择 SDMMC1 data end
- 如图：
- 高级配置里选择 SDMMC1 并开启 DMA
4.2.2.2. 代码配置
4.2.2.2.1. sdmmc.c
- 目前来看是 SD 卡或读卡模块问题，无法使用 4B，要设置为 SDMMC_BUS_WIDE_1B
- 添加 Init 代码：
c
/* USER CODE BEGIN SDMMC1_Init 2 */
if(HAL_SD_Init(&hsd1) != HAL_OK){
_ERROR("SD Initialization Error");
}
if(HAL_SD_GetCardState(&hsd1) != HAL_SD_CARD_TRANSFER){
_ERROR("SD Card Not Ready");
}
/* USER CODE END SDMMC1_Init 2 */4.2.2.2.2. sd_diskio.c
- 开启两个 define：
sql
/* USER CODE BEGIN enableSDDmaCacheMaintenance */
#define ENABLE_SD_DMA_CACHE_MAINTENANCE 1
/* USER CODE END enableSDDmaCacheMaintenance */
/*
* Some DMA requires 4-Byte aligned address buffer to correctly read/write data,
* in FatFs some accesses aren't thus we need a 4-byte aligned scratch buffer to correctly
* transfer data
*/
/* USER CODE BEGIN enableScratchBuffer */
#define ENABLE_SCRATCH_BUFFER
/* USER CODE END enableScratchBuffer */- 补上两个 ret 的初始化（如果没有会报警告，不确定会不会有影响）
c
int32_t ret = MSD_OK;
uint8_t ret = MSD_OK;42.2.2.3. bsp_driver_sd.c
- 因为 sd 卡配置改为了 1B，所以这里也要改：
cpp
__weak uint8_t BSP_SD_Init(void)
{
uint8_t sd_state = MSD_OK;
/* Check if the SD card is plugged in the slot */
if (BSP_SD_IsDetected() != SD_PRESENT)
{
return MSD_ERROR_SD_NOT_PRESENT;
}
/* HAL SD initialization */
sd_state = HAL_SD_Init(&hsd1);
/* Configure SD Bus width (4 bits mode selected) */
if (sd_state == MSD_OK)
{
/* Enable wide operation */
if (HAL_SD_ConfigWideBusOperation(&hsd1, SDMMC_BUS_WIDE_1B) != HAL_OK)
{
sd_state = MSD_ERROR;
}
}
return sd_state;
}4.2.2.3. 挂载文件系统
4.2.2.3.1. 裸机
c
/* USER CODE BEGIN 2 _/_
_ f_mount(&SDFatFS, SDPath, 1);_
_ /_ USER CODE END 2 */4.2.2.3.2. RTOS 系统
- 需要在 RTOS 初始化完成并开始调度后才可以挂载文件系统：
java
/* USER CODE END Header_StartDefaultTask */
void StartDefaultTask(void *argument)
{
/* USER CODE BEGIN StartDefaultTask */
// 挂载文件系统并初始化GUI
f_mount(&SDFatFS, SDPath, 1);
GUI_Init();
Create_GUI();
/* Infinite loop */
for(;;)
{
lv_timer_handler();
osDelay(5);
}
/* USER CODE END StartDefaultTask */
}4.2.2.3.3. DCache 问题
- 由于 DCache 会导致 FATFS 数据错误，从而无法读取目录和文件，所以在挂载之前先关闭 DCache
java
./4.2 void FATFS_Mount_Init(void) // 将这个函数放到GUI_Init()前
{
// 禁用DCache避免FATFS数据不一致
SCB_DisableDCache();
// 挂载文件系统
FRESULT res = f_mount(&SDFatFS, SDPath, 1);
if(res == FR_OK){
// 列出根目录内容
_INFO("==================== Root Directory Contents ====================");
DIR dir;
FILINFO fno;
res = f_opendir(&dir, "0:/");
if(res == FR_OK){
while(1){
res = f_readdir(&dir, &fno);
if(res != FR_OK || fno.fname[0] == 0) break;
if(fno.fattrib & AM_DIR){
_INFO("[DIR] %s", fno.fname);
}
}
f_closedir(&dir);
_INFO("==================== Directory list complete ====================");
}
else{
_ERROR("Cannot open root directory: %d", res);
}
}
else{
_ERROR("SD Card Mount FAILED: %d", res);
}
}- 如何重新开启 DCache 之后再解决（TODO）
这是关于赞助的一些描述
- 本文链接：https://kaede-rei.github.io/learning-path/electrical-control/4-2
- 版权声明：本博客所有文章除特别声明外，均默认采用 CC BY-NC-SA 许可协议。
